Kuvaus

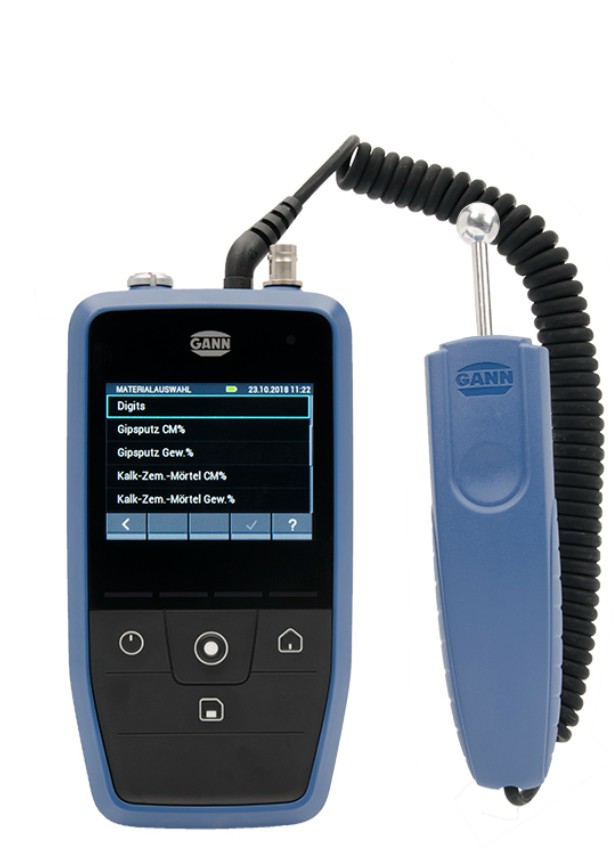

Gann Hydromette CH17 soveltuu kaikkeen mittaukseen. Gann Hydromette CH 17 yhdistelmämittari mittapääte puun ja rakennusmateriaalien kosteuden, ilmankosteuden, lämpötilojen sekä ilmannopeuden mittauksiin, yhdistäen kosketusnäytön, modernit tallennus- ja analyysitoiminnot sekä laajan anturivalikoiman ammattikäyttöön. Kaikkeen mittaukseen kuten pintamittaus, puunkosteus, rakennekosteus, ilmankosteus ja lämpötila, pintalämpötila, lämpötila, ilman virtaus. Gann-mittareista laajin kosteuden mitta-alue. Tukevaan kotelo, kosketusnäyttö, nykyaikaiset laskenta- ja tallennustoiminnot.
Laite tukee vastus- ja kapasitiivisia mittausmenetelmiä, tarjoaa materiaalikohtaisia ominaisuuksia yli 250 puulajille ja 20+ rakennusmateriaalille, ja se integroituu GANN Dialog Pro ‑ohjelmistoon mittaustietojen käsittelyä, päivityksiä ja raportointia varten. Absoluuttisen ilmanpaineen anturi, kosketus- ja silikoninäppäimet, tilamerkkivalot, kuvakaappaus sekä USB- ja microSD‑liitännät tekevät CH 17:stä monipuolisen työkalun rakennusdiagnostiikkaan, kuivatusseurantaan ja sisäilmamittauksiin.
Ominaisuudet:
- Hydromette CH 17 on monitoiminen kosten ja lämpöolosuhteiden mittalaite, joka kattaa puunkosteuden, rakenteiden kosteuden, ilmankosteuden, ilman ja pintojen lämpötilan sekä ilmavirran mittauksen yhdellä laitteella.

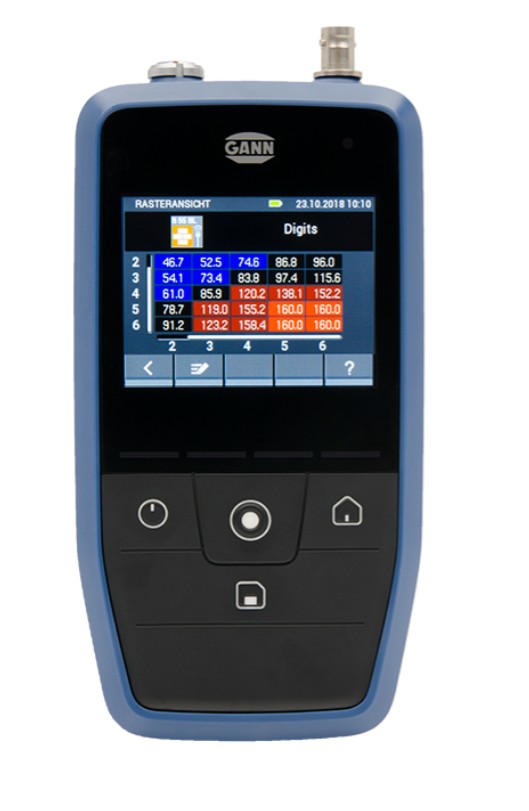

- Tukeva 3,5” kosketusnäyttö, modernit arviointi- ja tallennustoiminnot sekä GANN Dialog Pro -yhteensopivuus tekevät käytöstä nopeaa ja dokumentoinnista sujuvaa kentällä ja tuotannossa.
- Puukosteus mitataan vastusmenetelmällä tarkasti, rakenteita voidaan kartoittaa ei-invasiivisesti kapasitiivisesti, ja pienten ilmavirtojen mittaus onnistuu LG‑25 BL -anturilla.
- Rakennusainekosteus: ei-invasiivinen kapasitiivinen mittaus nopeaan kartoitukseen esimerkiksi tasoitteissa, rappauksissa, betonissa, tiilessä ja lämmöneristeissä.
- Ilmankosteus ja lämpötila: RF‑T- ja RH‑T‑sarjan antureilla tarkka ja vakaa mittaus sisäilman olosuhteiden seurantaan.
- Pintalämpötila ja materiaalilämpötila: Pt100-anturit ja IR-mittaus kattavat sekä pintojen että materiaalien lämpötilaseurannan tuotannon ja valvonnan tarpeisiin.
- Ilmavirta: LG‑25 BL -anturilla mitataan pienimmätkin virtausnopeudet pitkäaikaisvakautta ja suunnantunnistusta hyödyntäen, ja puhdastilasovelluksiin on mahdollinen tarkka kalibrointi noin 0,45 m/s alueelle.
- Laaja puukosteuden mittausalue 4–100 paino-% ja kattava anturivalikoima mahdollistavat sahatavaran, levyjen, viilujen ja hakkeen luotettavan analyysin.
- Ilmavirran mittaukseen saatavalla anturilla LG-25 BL saat tarkat ja nopeat ilmavirran, määrän ja lämpötilanmittaukset.
- Mittausarvojen tallennus ja tulkinta on myös mahdollista lisävarusteena saatavalla Gann Dialog Software-ohjelmalla.’

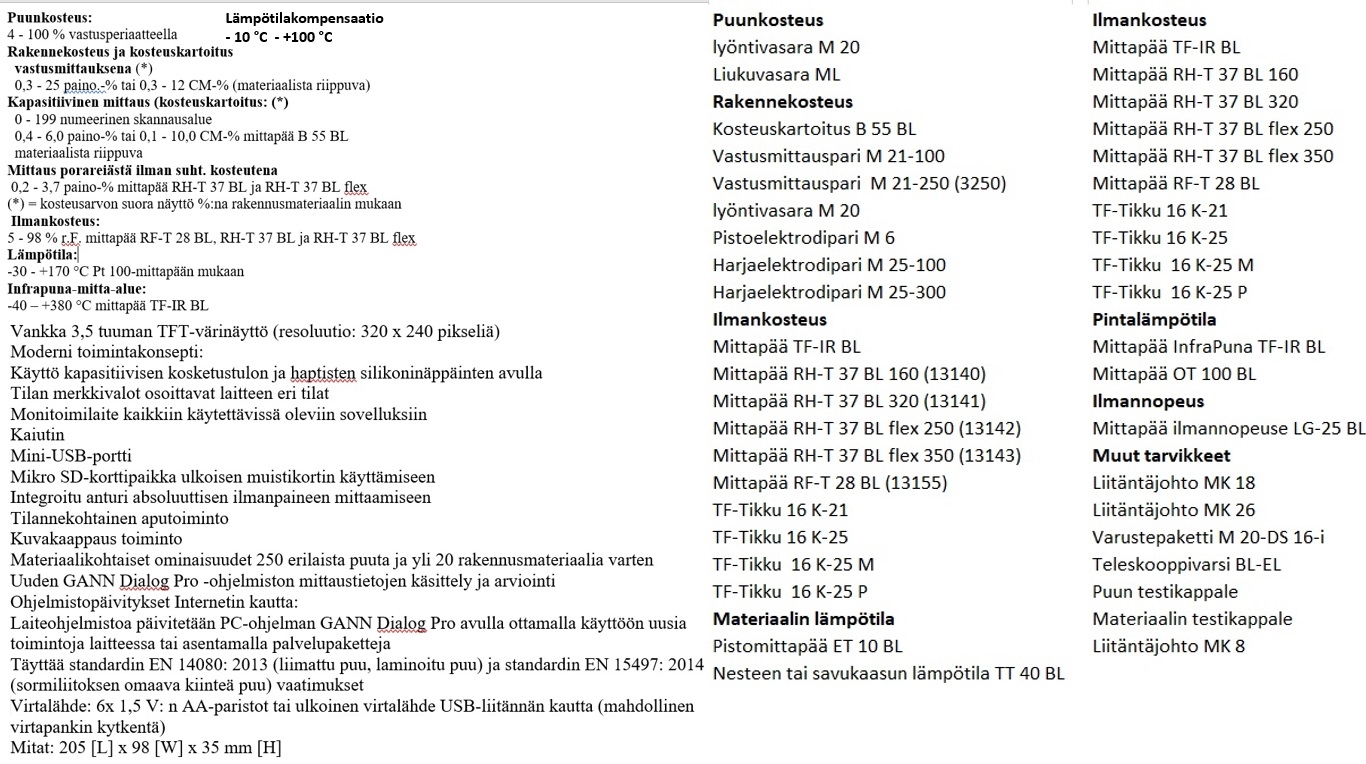

Katso lisäkuvista teknisten tietojen taulukko!

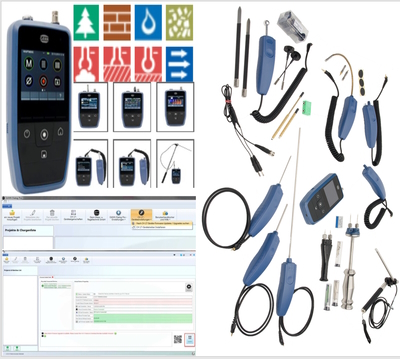

Mittariin soveltuvat anturityypit:
- Puuanturit M18, M19, M20
- B55 BL pinta-anturi
- ET10 BL (C lämpötila)
- OT100 BL (C pintalämpötila)
- LG25 BL (ilmanvirtausanturi)
- TT40 BL (kaasuanturi)
- TF-IR BL ilmankosteus, -lämpötila ja pintalämpötila-anturi (RH%ja C lämpötila + pintalämpötila)
- RH-T 37 BL-anturit (RH%ja C lämpötila)
- Gann porareikäanturi (RH%ja C lämpötila)
- RF-T28 ilma-anturi (RH%ja C lämpötila)
Varusteet puunkosteuden mittaukseen:
– liukuvasara
– lyöntivasara
– yhdysjohto
– eristetyt elektrodit
– eieristetyt elektrodita
Lisätietoa käytöstä kuntokartoituksiin ja rakennusmateriaalien kosteuden mittauksiin:
- Varusteet: Atso liukuvasara, Gann M18, Liukuvasaran johto, pinnoitetut elektrodit L=45/20 mm tai L=60/45 mm
Kapasitiivista mittausmenetelmää käytetään rakennusmateriaalien (esim. tasoite, laasti, rappaus, betoni, tiili, eristeet ja eristemateriaalit) ainetta rikkomattomaan kosteusmittaukseen. Aikaa säästävä sovellus sopii erinomaisesti vuotojen havaitsemiseen tai kuivumisprosessien seurantaan uusissa rakennuksissa tai korjaustöissä. - Varusteet: kosteuskartoitus B50 BL, ilmankosteus ilmassa tai porareiässä RH-T 37 BL L=160 mm suora, RH-T 37 BL 320 BL 11/E suora, RH-T 37 BL flex 250 BL taipuisa, RH-T 37 BL 350 BL /E taipuisa – mittakärjet: TF-16 K-21, TF-16 K-25, TF-16 K-25M, TF-16 K-25P ja liitäntäjohto MK18Erikoisvastusmittauselektrodeja on saatavana eri sovelluksiin tarkkojen kosteusprofiilien luomiseen ja rakennusmateriaalien syvyysmittauksiin. Kosteus ja ilman lämpötila tallennetaan RF-T- ja RH-T-sarjojen antureilla, jotka on varustettu laadukkailla antureilla.
Ilman lämpötilan lisäksi voidaan mitata pintalämpötiloja (Pt100:aan tai infrapunaan pe-rustuen) ja materiaalilämpötiloja (myös Pt100:aan perustuen).LG-25 BL ilmannopeusanturi on ihanteellinen pienimpien ilmavirtojen mittaamiseen ja sille on ominaista pitkäaikainen vakaus, suunnantunnistus ja nopea käyttöönotto.
