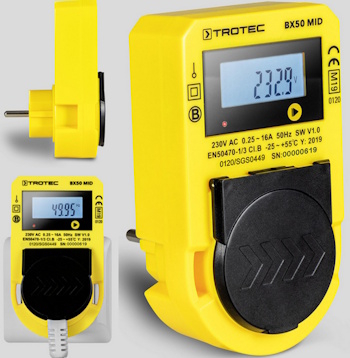

Trotec BX 50 MID sähkönkulutuksen mittaus

MID-yhteensopivuuden* lisäksi esimerkiksi joillakin EU-mailla, kuten Saksalla, on tiukempia vaatimuksia tällaisille mittareille. Mittaus- ja kalibrointilaki (MessEG) edellyttää myös, että mittariin ei saa kytkeä tai vaihtaa muita sähkölaitteita sen käyttöiän aikana.
Siksi BX50 MID on luokkansa ainoa energiamittari markkinoilla, jossa on kaksi integroitua sinetöintiaukkoa. Tämä hyödyllisyysmallisuojattu ratkaisu mahdollistaa pistoasennuksen asianmukaisen kiinnittämisen esimerkiksi peräkkäin numeroitujen läpivetotiivisteiden avulla, jotka ovat saatavilla lisävarusteina. Kunkin sinetin painettu tunnistenumero näkyy myös yleisenä viivakoodina, joka voidaan helposti skannata dokumentointitarkoituksiin.
Kulutusmittaus : Min./Max. mittausalue [kWh]    0 / 999.999,875
Teho [W]: Min./Max. mittausalue [W]    57,5 / 3.680
AC-jännite [V/AC] : Min./Max. mittausalue [V]    176 / 276
Liittämisjännite (kuluttaja) : Jännite [V, AC]  230  / Virtataajuus [Hz]    50
Kotelon rakenne    muovi
Mittauspiirin luokka    CAT II (600 V)
Turvallisuus : Vaatimustenmukaisuus - saastumisaste 2
Suojausluokka: IP54
Virtalähde: verkkojännitteeltä
Ympäristöolosuhteet : Käyttö: Min./Maks. lämpötila [°C]    -25 / 55 / ja  Maks. kosteusalue [% RH]    95
Mitat: Pituus (ilman pakkausta) [mm]  77, Leveys (ilman pakkausta) [mm]: 68, Korkeus (ilman pakkausta) [mm]: 118 ja Paino (ilman pakkausta) [kg] 0,155
Vakiotoimitus: Mittauslaite ja käyttöohjeet
Mitattavat parametrit ja toiminnot: Sisäiset anturit: Teho [W], Vaihtojännite [V/AC],Vaihtovirta [A/AC], Taajuus [Hz], Tehokerroin [cos φ],
Suurimman tehonkulutuksen näyttö [W] ja Absoluuttisen kulutuksen näyttö [kWh]
Toiminnot ja ominaisuudet : Digitaalinen jännitteen (V), tehon (W), virran (A), taajuuden (Hz), tehokertoimen (cos φ), suurimman tehonkulutuksen (W) ja
absoluuttisen kulutuksen (kWh) näyttö
Suojattu kokonaiskulutusmittari, Nollattava päivittäinen kulutusmittari, Sähkökatkossuojattu, Näytön valaistus ja Kaksisuuntainen mittaus

*)MID-yhteensopivat mittarit ovat eurooppalaisen mittauslaitedirektiivin (MID) mukaisia, joka määrittelee laskutustarkoituksiin käytettävien pätötehon mittareiden
vaatimukset. Tämä koskee myös esimerkiksi energiankulutuksen mittausta vakuutusyhtiöiden tai asiakkaiden laskutusta varten. Aiempi alkukalibrointi korvataan
MID-yhteensopivuudella, mutta laitteet on kalibroitava uudelleen tietyn ajan kuluttua – esimerkiksi Saksassa elektroniset mittarit kahdeksan vuoden kuluttua.
